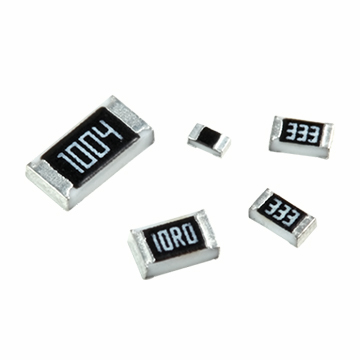

什么樣才是精密貼片電阻與主要參數講解?
瀏覽次數：962
|
發布日期：2021-11-06
精密電阻通常和高精度電阻關聯在一起，精度代表電阻阻值的準確性，事實上準確性受很多因素影響，比如環境溫度的變化，電阻自身通電后產生的自熱，來自PCB的壓力或拉力，外部環境的濕氣，甚至是腐蝕性的氣體，還有比如焊接、脈沖、過載、靜電、輻射等等，都會使電阻的阻值產生變化，就是會影響電阻的阻值精度，那么什么樣的電阻才是精密電阻?答案是穩定性和精確性并存的電阻。
精密電阻的穩定性比精確性更重要，電阻的阻值會受到各種影響而發生改變，離開穩定性的高精度是沒有意義的。舉個例子，電阻出廠時的精度是±0.01%，為這個精度我們支付了昂貴的費用，但在幾個月的存儲或者幾百小時的負載后阻值可能變化超過±300ppm甚至更多。另一種常見的情況是電阻在來料檢驗的時候在標稱的精度范圍以內，焊接到PCB后就超出了標稱的精度范圍。還有比如潮濕，靜電等都會導致電阻的阻值產生不可逆的變化。要強調的是，穩定性應該放在首位來考慮，而不是片面的追求高精度。
精密電阻主要參數：
1、精度：精度是來料檢驗的重要指標，是否所有的精密電阻生產廠家在出廠前都做了精度測試?答案是不一定的。雖然精密電阻有很多不同的工藝和材料的區分，但幾乎所有的精密電阻都需要進行調阻才能做到高精密。
2、負載壽命：負載壽命和三方面的因素相關，即功率、溫度和時間。降額使用有助于減緩阻值的變化。
3、溫漂：在電阻的規格書里，我們往往只看到一個溫漂指標，比如±5ppm/°C。實際的情況是很可能這個溫漂指標并沒有覆蓋產品需求的工作溫度范圍，就是說在不同的溫度區間內，同一電阻的溫漂是有區別的。
精密電阻的穩定性比精確性更重要，電阻的阻值會受到各種影響而發生改變，離開穩定性的高精度是沒有意義的。舉個例子，電阻出廠時的精度是±0.01%，為這個精度我們支付了昂貴的費用，但在幾個月的存儲或者幾百小時的負載后阻值可能變化超過±300ppm甚至更多。另一種常見的情況是電阻在來料檢驗的時候在標稱的精度范圍以內，焊接到PCB后就超出了標稱的精度范圍。還有比如潮濕，靜電等都會導致電阻的阻值產生不可逆的變化。要強調的是，穩定性應該放在首位來考慮，而不是片面的追求高精度。
1、精度：精度是來料檢驗的重要指標，是否所有的精密電阻生產廠家在出廠前都做了精度測試?答案是不一定的。雖然精密電阻有很多不同的工藝和材料的區分，但幾乎所有的精密電阻都需要進行調阻才能做到高精密。
2、負載壽命：負載壽命和三方面的因素相關，即功率、溫度和時間。降額使用有助于減緩阻值的變化。
3、溫漂：在電阻的規格書里，我們往往只看到一個溫漂指標，比如±5ppm/°C。實際的情況是很可能這個溫漂指標并沒有覆蓋產品需求的工作溫度范圍，就是說在不同的溫度區間內，同一電阻的溫漂是有區別的。
4、貨架壽命：用來考察電阻在標準或者指定存儲條件下的阻值穩定性。和負載壽命一樣，電阻存放的時間越長，其阻值的變化也會趨于穩定。這就是為什么有些精密儀器制造廠家采購精密電阻并不立即使用，而是存儲幾個月甚至幾年再去使用的原因。當然存儲會導致電阻阻值的改變，但這種變化的趨勢是越來越小。
