常用的電阻器有貼片電阻，色環電阻，水泥電阻等電阻器件
電阻器的參數識別標示方法，有3種，一、直標法，二、色標法，三、數標法。

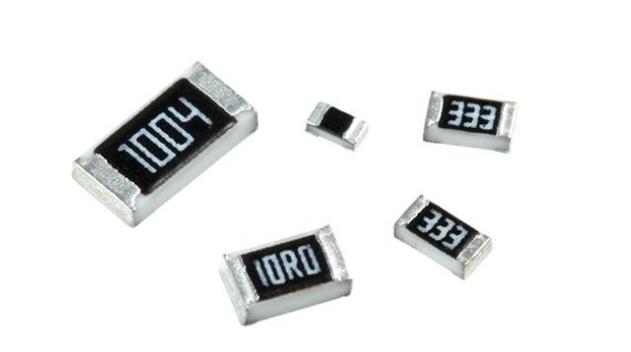

數標法首要用于小體積的電路，如：472 表明 47×102Ω（即4.7K）； 104則表明100K
色環標示法運用最多，現舉例如下：四色環電阻 五色環電阻（精細電阻）電阻的色標方位和倍率聯系如下表所示：
色彩 有用數字 倍率 允許誤差（%）
銀色 / 10-2 ±10
金色 / 10-1 ±5
黑色 0 100 /
棕色 1 101 ±1
紅色 2 102 ±2
橙色 3 103 /
黃色 4 104 /
綠色 5 105 ±0.5
藍色 6 106 ±0.2
紫色 7 107 ±0.1
灰色 8 108 /
白色 9 109 +5至 -20
無色 / / ±20
