華科貼片電容采購必看知識-很多新采購人員都是通過網上搜索查找，華科代理商，華科供應商，華科電容，華科貼片電容，華科電容代理,華科物料代理，華科型號，華科規格等關鍵詞，找到公司華科供應商，然而很多采購人員并不熟悉華科貼片電容料號，規格，材質，精度，包裝數量等一系列參數。
華科產品優勢供應商,快速報價
(您可通過電話、微信、QQ或郵件與銷售代表聯系詢價及采購)
華科貼片電容知識，下面就是華科電容基礎知識講解！

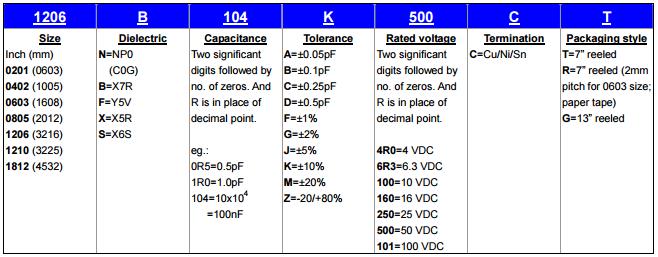

常規華科貼片電容按材料分為COG(NPO),X7R,Y5V,按照英制標準，其引腳封裝通常有： 0201，0402，0603，0805，1206，1210，1812，1825，2225， 3012、3035。
0201，0402，0603，0805，1206為常見封裝尺寸的華科貼片電容，容量范圍一般在0.5pF~1uF。1210，1812，1825，2225， 3012、3035為大規格華科貼片電容，容量范圍在1uF~100uF
華科貼片電阻命名規則:
如圖華科電阻型號：WR12 X 472_ J T L
WR12表示尺寸，WR12 : 1206， WR08 : 0805 ， WR06 : 0603 ， WR04: 0402
X 表示類型代碼，跳線:5％，1?10M,1％，10?1M W：1％，<10； >1M
472表示阻值：5％，E24：2顯著數字后跟數字。 的零和空白4.7= 4R7_10?= 100_220?= 221_跳線= 000_（“ _”表示空白）
1％，E24 + E96：3顯著數字后跟數字。 的零102?= 102037.4K= 3742
J 表示誤差 F：1％ J：5％ P：跳線
T :表示包裝代號 T：7英寸卷帶Q：10英寸卷帶 G：13英寸卷帶 H：13''卷軸50Kpcs僅用于0402 B：散裝 D：7''卷軸20Kpcs僅用于0402 A：僅7“卷軸15Kpcs為0402
L 表示終止碼：L =錫堿（無鉛）

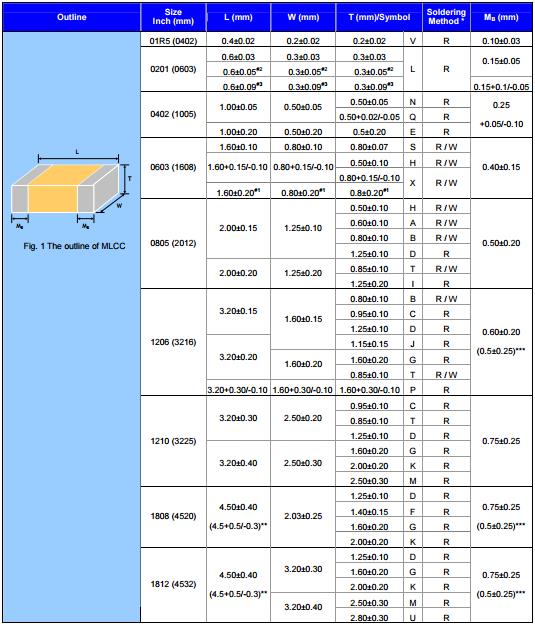

華科貼片電容尺寸圖：
